Kako se održava izolacija u jezgri transformatora uronjenoj u ulje?

Uvod u jezgre transformatora uronjene u ulje

Jezgre transformatora uronjene u ulje naširoko se koriste u elektroenergetskim sustavima zbog izvrsne disipacije topline i izolacijskih svojstava. Transformatorsko ulje ne samo da djeluje kao rashladno sredstvo, već također osigurava električnu izolaciju jezgre i namota. Održavanje odgovarajuće izolacije ključno je za osiguranje sigurnog rada, smanjenje kvarova i produljenje vijeka trajanja transformatora. Razumijevanje komponenti, mehanizama i postupaka održavanja uljnih transformatora bitno je za inženjere energetike i osoblje za održavanje.

Komponente koje utječu na izolaciju

Izolacija uljnog transformatora ovisi o nekoliko ključnih komponenti: jezgri, namotima, izolacijskom papiru i transformatorskom ulju. Svaka komponenta igra ulogu u sprječavanju električnog kvara i toplinske degradacije. Materijali visoke kvalitete, pravilan dizajn i odgovarajuće hlađenje neophodni su za održavanje optimalne izvedbe izolacije u normalnim i neuobičajenim uvjetima rada.

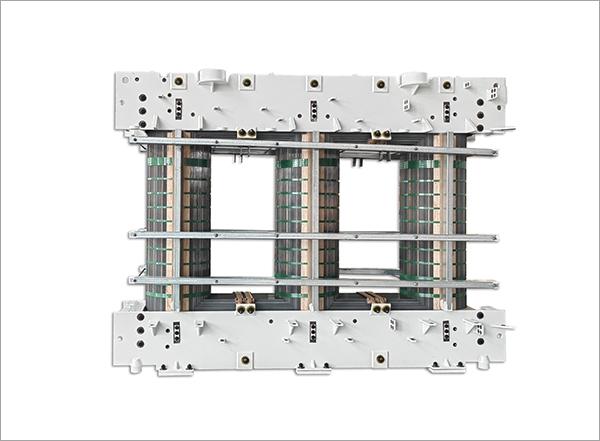

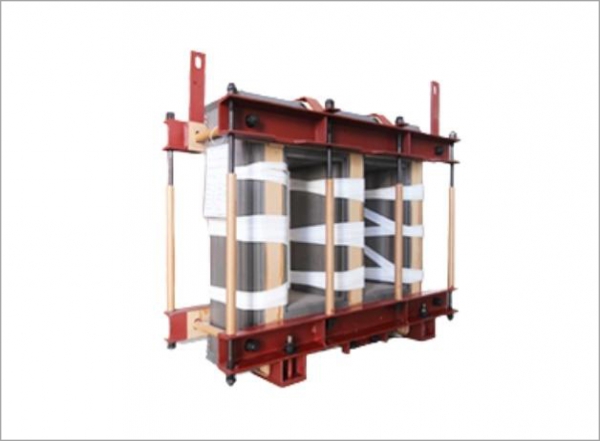

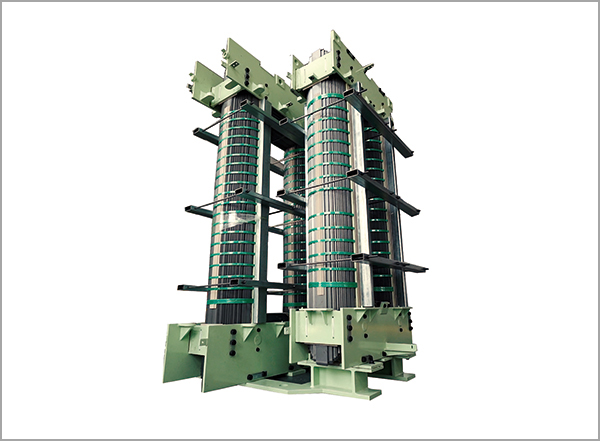

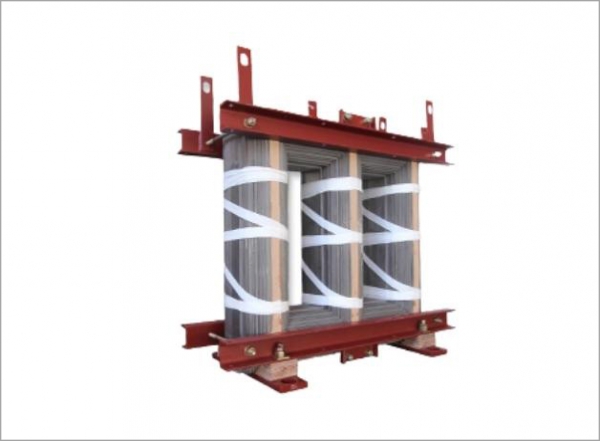

Jezgra i namoti transformatora

Jezgra je obično izrađena od laminiranog silikonskog čelika kako bi se smanjili gubici vrtložnih struja, dok su namoti sastavljeni od bakrenih ili aluminijskih vodiča izoliranih lakom ili impregniranim papirom. Ispravna izolacija između namota i između namota i jezgre sprječava kratke spojeve i djelomična pražnjenja. Redoviti pregledi pomažu u otkrivanju istrošenosti ili deformacije izolacije uzrokovane toplinskim i mehaničkim naprezanjima.

Izolacijski papir i karton

Izolacija od papira i kartona koristi se oko namota i između dijelova jezgre. Ovi materijali su vrlo osjetljivi na vlagu, toplinsko starenje i kontaminaciju uljem. Održavanje suhoće i pravilna impregnacija uljem je kritično. S vremenom degradacija izolacije može dovesti do smanjene dielektrične čvrstoće i mogućih kvarova ako se ne prati i ne liječi.

Uloga transformatorskog ulja u izolaciji

Transformatorsko ulje ima dvojaku svrhu: hladi transformator i osigurava električnu izolaciju. Dielektrična čvrstoća ulja sprječava proboj između vodiča i do uzemljene jezgre. Kvaliteta ulja izravno utječe na sposobnost izolacije; nečistoće, vlaga i starenje mogu smanjiti dielektričnu čvrstoću, zbog čega je redovito testiranje i održavanje ulja neophodno.

Vrste transformatorskog ulja

Mineralno ulje je najčešći izolacijski medij zbog svoje dostupnosti, toplinske stabilnosti i isplativosti. Sintetička ulja, poput silikona ili tekućina na bazi estera, nude poboljšanu otpornost na vatru i biorazgradljivost. Odabir ulja utječe na postupke održavanja, a sintetička ulja općenito zahtijevaju pažljivije rukovanje i nadzor.

Praćenje i ispitivanje izolacije

Održavanje izolacije zahtijeva rutinski nadzor i ispitivanje transformatorskog ulja i čvrste izolacije. Rano otkrivanje vlage, kontaminanata ili degradacije sprječava katastrofalne kvarove i osigurava pouzdanost.

Postupci ispitivanja ulja

Redoviti testovi ulja uključuju mjerenje dielektrične čvrstoće, sadržaja vode, kiselosti (broj neutralizacije) i analizu otopljenog plina (DGA). Ispitivanje dielektrične čvrstoće osigurava da ulje može izdržati radne napone bez kvara. Mjerenje vlage ukazuje na potencijalno pogoršanje izolacije, dok DGA otkriva rane znakove električnih ili toplinskih kvarova unutar transformatora.

• Mjerenje probojnog napona dielektrika
• Određivanje sadržaja vode pomoću Karl Fischerove titracije
• Testovi kiselosti i neutralizacije za praćenje starenja ulja
• Analiza otopljenog plina za otkrivanje pregrijavanja ili luka

Praćenje čvrste izolacije

Izolacija papira i prešane ploče zahtijeva pažljivo praćenje. Ispitivanje djelomičnog pražnjenja, mjerenje otpora izolacije i vizualni pregledi otkrivaju rane znakove kvara izolacije. U velikim transformatorima, mrežni senzori mogu kontinuirano pratiti razine vlage i temperaturne gradijente kako bi upozorili timove za održavanje o potencijalnim problemima.

Prakse preventivnog održavanja

Preventivno održavanje osigurava dugovječnost izolacije i pouzdanost transformatora. Tehnike uključuju filtraciju ulja, odvlaživanje i povremene preglede. Zagađivači, vlaga i proizvodi oksidacije uklanjaju se iz ulja kako bi se obnovila dielektrična svojstva i poboljšala učinkovitost hlađenja.

Filtriranje i pročišćavanje ulja

Filtriranje ulja uključuje propuštanje transformatorskog ulja kroz vakuumske dehidratore, jedinice za otplinjavanje i filtre s aktivnim ugljenom za uklanjanje vode, plinova i čestica. Redovita filtracija vraća kvalitetu ulja i produljuje vijek trajanja izolacije. Pročišćavanje je osobito važno nakon instalacije transformatora ili nakon postupaka održavanja koji uvode zrak ili vlagu u sustav.

Upravljanje temperaturom i hlađenjem

Visoke temperature ubrzavaju starenje izolacije. Održavanje odgovarajućeg hlađenja kroz cirkulaciju ulja, učinkovitost radijatora i praćenje temperature okoline je ključno. Pregrijavanje može pogoršati i uljnu i papirnu izolaciju, smanjujući dielektričnu čvrstoću i povećavajući rizik od kvara.

Kontrola vlage i odvlaživanje

Vlaga u ulju i čvrstoj izolaciji značajno smanjuje dielektričnu učinkovitost. Sustavi za disanje, ventili za silikagel i tehnike vakuumske dehidracije uklanjaju vodu iz ulja i prešane ploče. Postupci sušenja osiguravaju da razina vlage ostane ispod kritičnih pragova, čuvajući cjelovitost izolacije.

Vođenje evidencije i rasporedi pregleda

Učinkovito održavanje izolacije zahtijeva detaljne zapise o testovima ulja, podacima o temperaturi, očitanjima vlage i aktivnostima održavanja. Treba se pridržavati rasporeda pregleda na temelju klase transformatora, profila opterećenja i uvjeta okoline. Prediktivne strategije održavanja mogu spriječiti neočekivane kvarove identificiranjem trendova u stanju ulja i izolacije.

Zaključak

Održavanje izolacije u jezgri transformatora uronjene u ulje ključno je za sigurnost, pouzdanost i dugovječnost rada. Razumijevanjem uloga ulja, čvrste izolacije i sustava nadzora te implementacijom preventivnih praksi održavanja, operateri mogu minimizirati kvarove i produžiti vijek trajanja transformatora. Rutinsko testiranje ulja, filtracija, kontrola vlage, upravljanje temperaturom i zakazane inspekcije čine okosnicu učinkovitih strategija održavanja izolacije.
